Ĉi tiuj fiaskoj havas ŝablonojn, kaj la plej multaj estas diagnozeblaj en 30 minutoj aŭ malpli. Ĉi tiu gvidilo estas strukturita ĉirkaŭ kiel efektive funkcias la solvado de problemoj: komencante de tio, kion vi povas vidi sur ekrano, poste retroirante al la kaŭzo. Ĉu vi konservaskomercaj ekranoj LCDen podetala komerco, prizorgi panelojn en publikaj kioskoj, aŭ sencimigi enigitan aparataron dum evoluo, la diagnoza procezo estas la sama.
Rapida Simptoma Referenco
Uzu ĉi tiun tabelon kiel vian unuan filtrilon. Multoblaj kaŭzoj povas produkti la saman simptomon, do traktu ĝin kiel komencan direkton, ne finan respondon.
| Simptomo | Plej Verŝajna Kaŭzo | Unua Ago |
|---|---|---|
| Tute malhela ekrano, sen retrolumo | Elektropaneo aŭ krevigita fuzeo | Mezuru enigan tension ĉe modulaj pingloj |
| Ekrano ŝaltita sed tre malklara | Retroluma degenero aŭ malsukcesa LED-aro | Testu kontraŭluman cirkviton sendepende |
| Malforta bildo videbla nur per poŝlampo | Malsukceso de kontraŭlumo - panelo mem funkcias | Inspektu LED-striojn kaj ŝoforan cirkviton |
| Ekrano flagranta aŭ fulmanta | Malfiksa rubandkablo aŭ malstabila provizotensio | Remetu ĉiujn konektilojn; kontroli provizon ondeton |
| Vertikalaj aŭ horizontalaj linioj trans ekrano | Krakita substrato aŭ ŝoforo IC-faŭlto | Vida inspektado; interŝanĝi ŝofortabulo |
| Miritaj aŭ mankantaj karakteroj | Miskongruo de protokolo aŭ firmware-cimo | Kontrolu komunikajn agordojn kontraŭ datenfolio |
| Blanka ekrano sen enhavo | Inicialigmalsukceso aŭ signalperdo | Kontrolu protokolan agordon; konfirmu restarigi tempigon |
| Konstanta fantoma bildo aŭ brulvundo-en | Senmova bildo sur maljuniga panelo tro longa | Potenca ciklo; ruli pikselon-refreŝigi testan ŝablonon |
| Tuŝenigo ne registras | Difektita tuŝkablo aŭ koruptita firmvaro | Kontrolu rubandkablon; re-flash-tuŝregilo |
| Hazarda rekomencigas aŭ potencan bicikladon | Tensiopiko aŭ nesufiĉa kurenta kapablo | Mezuri provizon per osciloskopo; aldoni ŝprucprotekton |
Kio Efektive Kaŭzas Fiaskojn de LCD-Modulo?
Retroluma Degradiĝo
La kontraŭlumo estas la plej ofta unu-komponenta fiasko en LCD-moduloj. LED-aroj malfortiĝas iom post iom dum sia funkcia vivo - fabrikantoj kvalifikas produktojn kontraŭJEDEC semikonduktaĵo fidindeco testnormoj, kaj taksitaj vivdaŭroj signife varias inter konsumant-gradaj kaj industriaj-nivelaj paneloj. Ĉiam raportu al la datenfolio de via specifa modulo por ĝia taksita funkcidaŭro sub viaj operaciaj kondiĉoj, ne senmarka industria figuro.
Ekrano kun degradita fonlumo ankoraŭ pasas elektrajn kontrolojn. La panelo funkcias - ĝi simple ne povas produkti legeblan bildon en normala ĉirkaŭa lumo. Se la ekrano aspektas akceptebla en malklara ĉambro sed fariĝas preskaŭ nevidebla sub hela oficeja lumo aŭ ekstere, la kontraŭlumo estas la unua provita.
⚠️ Ofta eraro:kompensante malpliiĝantan kontraŭlumon puŝante brilon al maksimumo. Ĉi tio akcelas LED-eluziĝon kaj mallongigas la restantan utilan vivon de jam-degradiĝanta komponento. Elekto de aparataro kun taŭga heleco de la komenco evitas la problemon tute - vidu kio distingaskomercaj-LCD-modulojde konsumant-gradaj alternativoj.
Konektilo kaj Kablo Problemoj
Rubandkabloj, zebrkonektiloj, kaj lutaj juntoj degradas sub vibrado, termika biciklado kaj ripeta fleksado. La malsukcesa reĝimo estas preskaŭ ĉiam intermita: flagrado ĉe certaj orientiĝoj, faligitaj ekransegmentoj sub vibrado aŭ ekrano kiu funkcias ĉe ekfunkciigo sed malsukcesas ĉe funkcia temperaturo. Remeti ĉiun konektilon antaŭ ordigi partojn solvas signifan parton de kampaj plendoj je nula kosto.
Media Streso
Malvarmo malrapidigas respondon de likvaj kristaloj; varmo akcelas maljuniĝon de polarizilo kaj gluan delaminadon; humideco korodas elektrodojn de interne, produktante mankantajn ekransegmentojn kiuj plimalboniĝas iom post iom dum semajnoj. Ĉiam specifu por plej malbonaj-kondiĉoj, ne averaĝaj. Por aplikoj en postulemaj medioj,integraj LCD-ekranaj solvoj kun kongruaj mediaj taksojestas taksindaj antaŭ deplojo, ne post kampfiasko.
⚠️ Ofta eraro:provante ekranon en laboratoriokondiĉoj kaj supozante ke ĝi funkcios la saman ekstere, en malvarma magazeno, aŭ proksime de fonto de malsekeco - sen kontroli ke la taksita IP-klaso kaj temperaturintervalo de la modulo efektive kongruas kun la deplojmedio.
Problemoj pri Elektroprovizo kaj Ŝofor-Faŭltoj
Tensiaj pikiloj kaŭzas tujan ŝoforan IC-difekton. Proviza ondeto - AC-bruo sur la DC-relo - kaŭzas pli subtilan, akumulan damaĝon: hazardaj rekomencoj, bildbruo kaj mallongigita LED-vivo. Konsultu la datenfolion de via modulo por ĝia maksimuma permesebla ondeta tensio; ne ekzistas universala sojlo, kiu validas tra ĉiuj panelaj tipoj.
Firmprogramaraj cimoj kaj protokolaj miskongruoj estas aparta kategorio, kiu konvinke imitas aparataron. Blanka ekrano aŭ miksita eligo post tabulo-interŝanĝo aŭ programara ĝisdatigo estas tre ofte agorda eraro, ne rompita panelo. Ĉi tiu distingo gravas kiamkomparante LCD- kaj LED-trinkekranformatojn- malsamaj teknologioj havas malsamajn protokolkondutojn kaj misajn subskribojn.
Ses-Paŝa Diagnoza Procezo
Laboru tra ĉi tiuj en ordo. Ĉesu tuj kiam vi identigas la eraron - nenecesaj interŝanĝoj perdas tempon kaj enkondukas novajn variablojn.
Paŝi 1 - Vida inspektado antaŭ ŝalti-.Serĉu fendojn, kondensadon malantaŭ la panelo, brulmarkojn sur la PCB, kaj delokitaj aŭ kurbigitaj rubandkabloj. Se vi trovas fizikan damaĝon, ne aplikas potencon. Mallongigita konekto povas kaŭzi kaskadan damaĝon, kiu estas multe pli multekosta ol la origina faŭlto.
Paŝo 2 - Kontrolu enirtension.Uzu multimetron ĉe la elektraj enigpingloj de la modulo. Tipaj taksitaj tensioj por TFT-paneloj estas 3.3V, 5V aŭ 12V - kontrolu vian datenfolion. Legado de pli ol 5% ekster specifo meritas esploron. Por intermitaj misfunkciadoj, aldonu osciloskopon por kontroli provizon-ondeton kontraŭ la permesebla specifo de la datenfolio.
Paŝo 3 - Izolu la fonlumon.En malhela ĉambro, brilu poŝlampo ĉe la panelsurfaco laŭ angulo. Se vi povas distingi malfortan bildon, la panelo estas funkcia kaj nur la kontraŭlumo malsukcesis. Ĉi tiu ununura testo forigas duonon de la diagnoza arbo en malpli ol 10 sekundoj - kaj funkcias same bone surbar-formataj ekranoj LCDkiel sur normaj rektangulaj paneloj.
Paŝo 4 - Metode interŝanĝu kablojn kaj tabulojn.Ŝarĝu konatan-bonan testan ŝablonon. Anstataŭigu la rubankablon per kontrolita laborunuo. Se la faŭlto sekvas la kablon, la kablo estas la problemo. Se ĝi restas kun la tabulo, la tabulo sekvas. Anstataŭigu la malplej multekostan, plej alireblan komponanton unue.
Paŝo 5 - Kontrolu la komunikan protokolon.Blanka ekrano aŭ fuŝa eligo post tabuloŝanĝo preskaŭ ĉiam estas agorda eraro. Kontrolu baudrapidecon (UART), SPI-reĝimon (CPOL/CPHA) aŭ I2C-adreson kontraŭ la datuma folio. Ĉi tiu paŝo kaptas neproporcian parton de misfunkciadojkioskaj ekranmediojkie moduloj estas anstataŭigitaj en la kampo, ofte de nekompleta dokumentaro.
Paŝo 6 - Repliku kampkondiĉojn sur la benko.Ekrano kiu funkcias en la laboratorio sed malsukcesas en deplojo preskaŭ ĉiam havas termikan aŭ vibran radikan kaŭzon. Konektilo kiu estas marĝena je 22 gradoj povas malfermiĝi tute je 55 gradoj. Apliki kontrolitan varmon dum benka testado - faŭlto kiu aperas super certa temperaturo identigas termikan ekspansion kiel la mekanismon rekte.
Ripari aŭ Anstataŭigi? Decida Kadro
Riparo havas sencon kiamla misfunkciado estas lokalizita al ununura anstataŭigebla komponento - kablo, fonluma tabelo, firmware-ĝisdatigo - la modulo estas parto de sistemo kie provizado de anstataŭaĵo implikas signifan malfunkcion aŭ restrukturas, kaj la riparkosto estas klare malpli ol nova unuo.
Anstataŭigo havas pli da senco kiampluraj simptomoj aperas samtempe. Malforta kontraŭlumo, konektila eluziĝo kaj bilda fantomo aperanta kune estas fidinda indikilo de fino de funkcidaŭro, ne ununura riparebla misfunkciado. Anstataŭigo ankaŭ havas sencon kiam nuna modulo ofertas pli bonajn specifojn - pli altan brilecon, pli larĝan funkciigan temperaturon, pli bonan enirprotekton - kiuj reduktus estontan prizorgadon.
Antaŭ ol fari ambaŭ vojojn, tralaboru ĉi tiujn kvin demandojn:
- Ĉu ĉi tio estas la unua fiasko de la unuo, aŭ ĉu ĝi malsukcesis antaŭe?
- Ĉu la misfunkciado estas limigita al ununura, anstataŭigebla komponanto?
- Ĉu la totala ripara kosto - partoj, laboro kaj malfunkcio - restas klare sub la anstataŭiga kosto?
- Ĉu la riparita unuo realisme daŭros tra la restanta servopostulo de la sistemo?
- Ĉu nuna anstataŭaĵo ofertas signife pli bonajn specifojn por ĉi tiu aplikaĵo?
Se tri aŭ pli da respondoj favoras anstataŭigon, tio ĝenerale estas la pli klara vojo. Foliumi la plenanprodukta gamoaŭparolu kun specialistopri fonto. Por podetalaj kaj signalaj kuntekstoj,kutimaj LCD-agordoj por podetala signaĝoofte liveras pli bonan long-ekonomion ol rekta kiel-por-simila interŝanĝo.
Preventa Prizorgado
- Ekologiaj Kontroloj:Deplojiĝu ene de la taksita temperaturo kaj humideco de la modulo, uzante plej malbonajn-kondiĉojn por planado. En alta-humido-medioj, hermetikaj enfermaĵoj kun kontrolitaj IP-taksoj estas postulo, ne antaŭzorgo.
- Administrado de potenco:Uzu reguligitajn provizojn kun aparatara kontraŭŝprucprotekto. Evitu funkcii kontraŭlumojn senĉese ĉe maksimuma brilo - adapta heleco reduktas LED-eluziĝon sen videbla efiko al uzebleco.
- Planitaj inspektadoj:Ĉiumonate - kontrolu la sidigadon de konektilo kaj serĉu kondensadon. Trimonate - rulu diagnozan testpadronon kaj konfirmu provizotension sub ŝarĝo. Ĉiujare - kontrolu provizan ondeton kaj inspektu optikajn tavolojn por delaminado aŭ maljuniĝo de polarizilo.

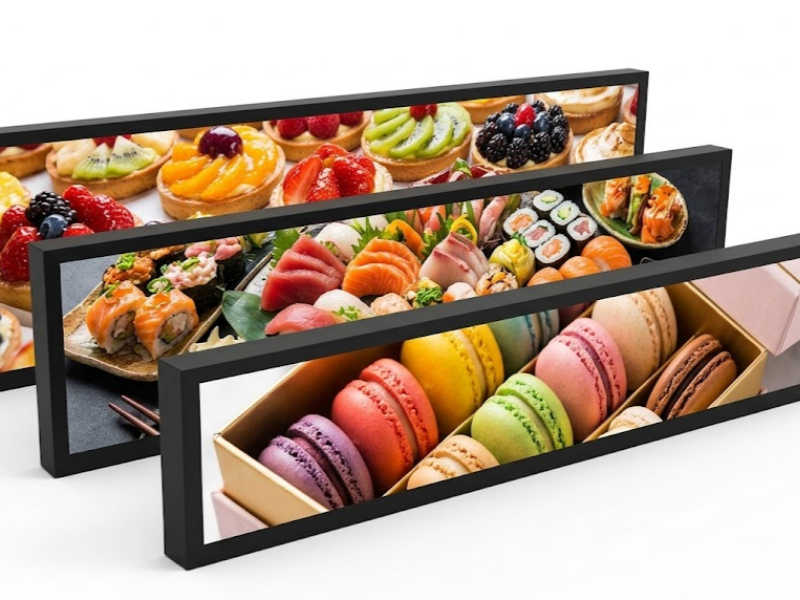

Pormem-terminalodeplojoj daŭrante en alta-trafikaj medioj, la trimonata kontrolo estas la plej alta-valora unuopa prizorga agado.Etenditaj LCD-ekranoj uzataj en superbazaraj mediojalfrontas specifan eksponiĝon al humideco kaj purigaj kemiaĵoj, kiujn normaj prizorgaj horaroj eble ne plene traktas.
Oftaj Demandoj
Mia LCD montras blankan ekranon - ĉu la panelo estas rompita?
Ne nepre. Blanka ekrano estas pli ofte misfunkciado de komunikado aŭ inicialigo ol fizika damaĝo. Kontrolu la protokolan agordon - baŭdrapidecon, SPI-reĝimon aŭ I2C-adreson - kontraŭ la datenfolio de la modulo. Ĉi tio estas precipe grava post firmvara ĝisdatigo aŭ tabulŝanĝo kie agordoj eble ne ĝuste translokiĝis.
Kiel mi scii ĉu la kontraŭlumo aŭ la LCD-panelo malsukcesis?
Lumu poŝlampon ĉe la ekransurfaco laŭ angulo en malklara ĉambro. Se vi povas vidi malfortan bildon, la panelo produktas produktaĵon ĝuste kaj nur la kontraŭlumo malsukcesis. Neniu bildo entute sub poŝlampo signifas, ke la faŭlto estas en la panelo, la ŝofortabulo aŭ la signalvojo inter ili.
Ĉu flagranta ekrano povas esti riparita sen anstataŭigi la modulon?
Plejofte, jes. Flirtado estas plej ofte kaŭzita de loza rubandkablo, marĝena lutjunto, aŭ troa liverondeto. Resigado de konektiloj kaj kontrolado de provizo-tensio-stabileco sub ŝarĝo solvas la plimulton de flagrantaj plendoj antaŭ ol necesas ajna anstataŭaĵo de komponantoj.
Ĉu estas sekure funkciigi ekranon kiu estis elmontrita al humideco?
Ne. Permesu al la modulo plene sekiĝi en malalta-humida medio antaŭ ol apliki potencon. Ekfunkciigi malsekan ekranon riskas elektrodan korodon kaj mallongajn cirkvitojn, kiuj povas konstante difekti la panelon.
Kial mia ekrano funkcias sur la benko sed malsukcesas sur la kampo?
Intermita kampo-nur misfunkciado estas preskaŭ ĉiam kaŭzita de termika ekspansio ĉe funkcia temperaturo, vibrado-induktita konektilo intermiteco aŭ kondensado dum ekfunkciigo. Repliku la realan deplojan medion - temperaturon, vibradon, humidecon - dum benka testado. Por gvidado pri elektado de aparataro, kiu pli konstante pritraktas postulemajn kondiĉojn,ĉi tiu superrigardo de alt-efikecaj LCD-ekranaj opciojkovras la specifdiferencojn kiuj plej gravas.
Konkludo
LCD-modulaj fiaskoj estas legeblaj post kiam vi scias, kion serĉi. Malhela panelo, flagranta ekrano, fuŝa eligo - ĉiu mapas al regebla listo de verŝajnaj kaŭzoj, kaj strukturita diagnoza procezo trovas la faktan misfunkciadon pli rapide ol anstataŭi komponantojn hazarde. La sama procezo ankaŭ diras al vi klare kiam riparo plenumis sian kurson kaj anstataŭigo estas la ĝusta respondo.
Se lastatempa fiasko metis novan aparataron en vian tagordon, esplorukiel modernaj komercaj LCD-ekranoj komparas al tradiciaj montraj opcioj, aŭsendi enketonpor diskuti viajn specifajn postulojn pri aplikaĵo.
